Montageanleitung für Kompletträder
Sehen Sie im Video, wie Sie Ihr Fahrrad in wenigen Schritten zuhause aufbauen:

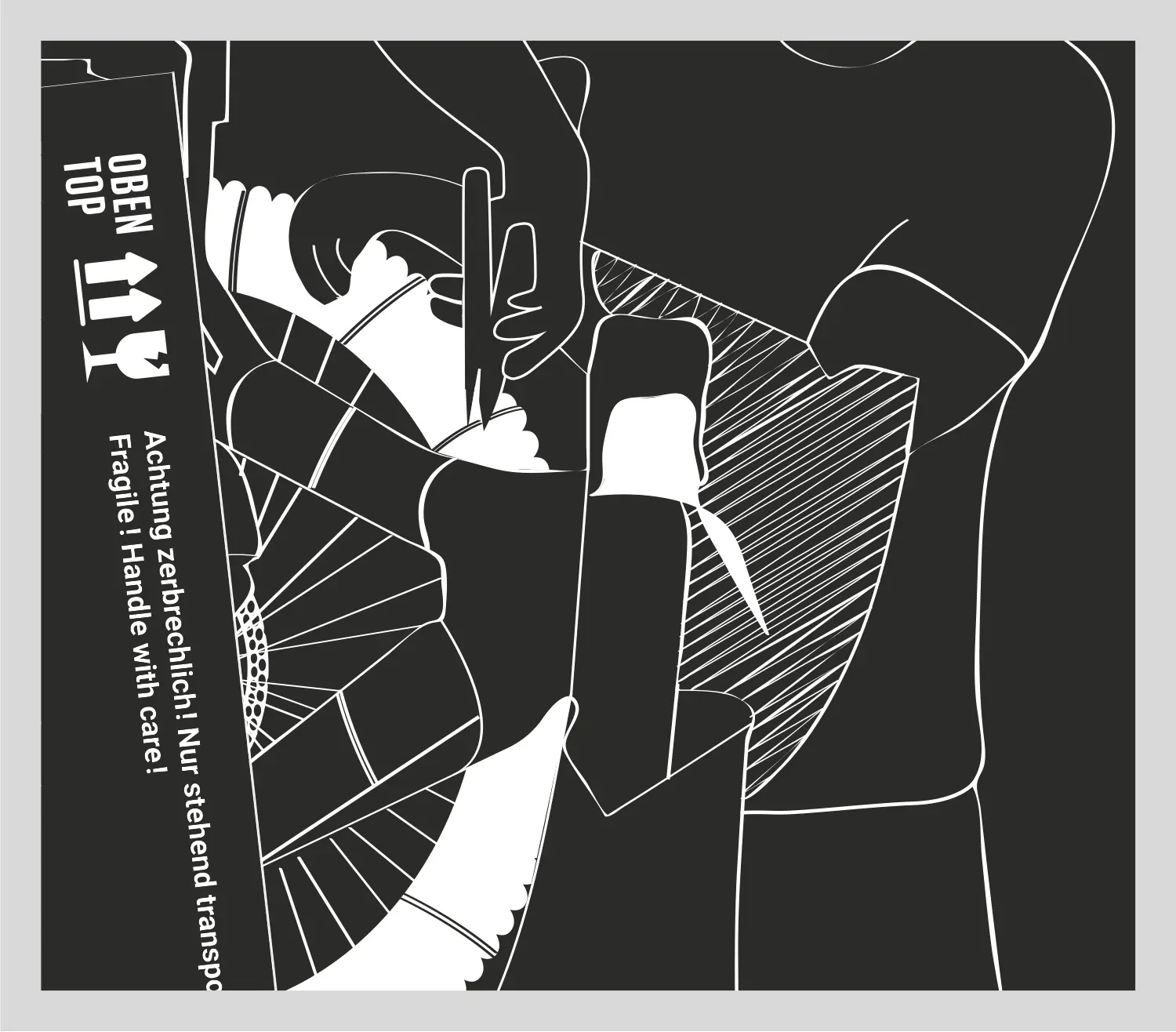

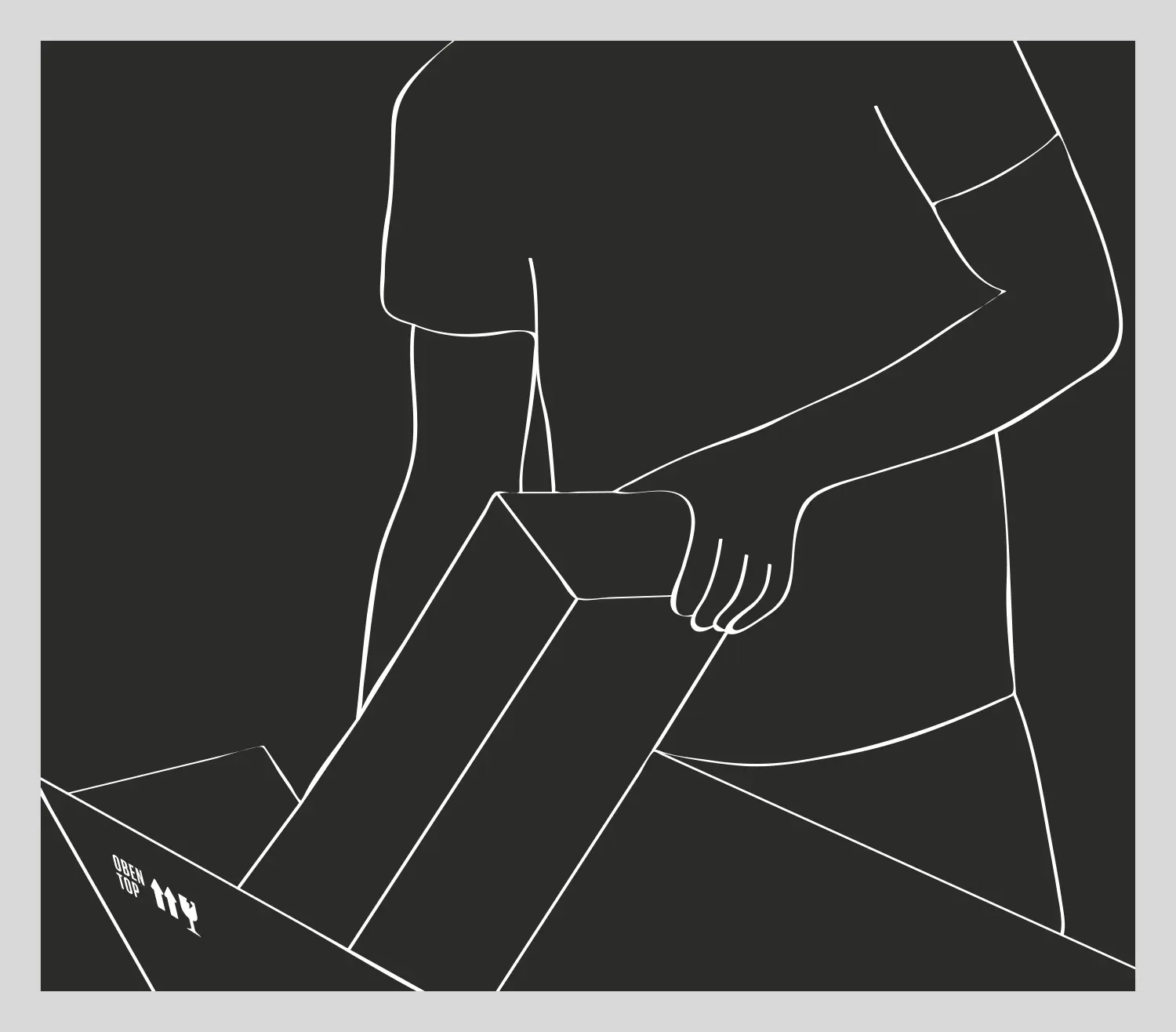

Öffne den Versandkarton.
VORSICHT! Bei vorstehenden Verschlusskrampen besteht Verletzungsgefahr.

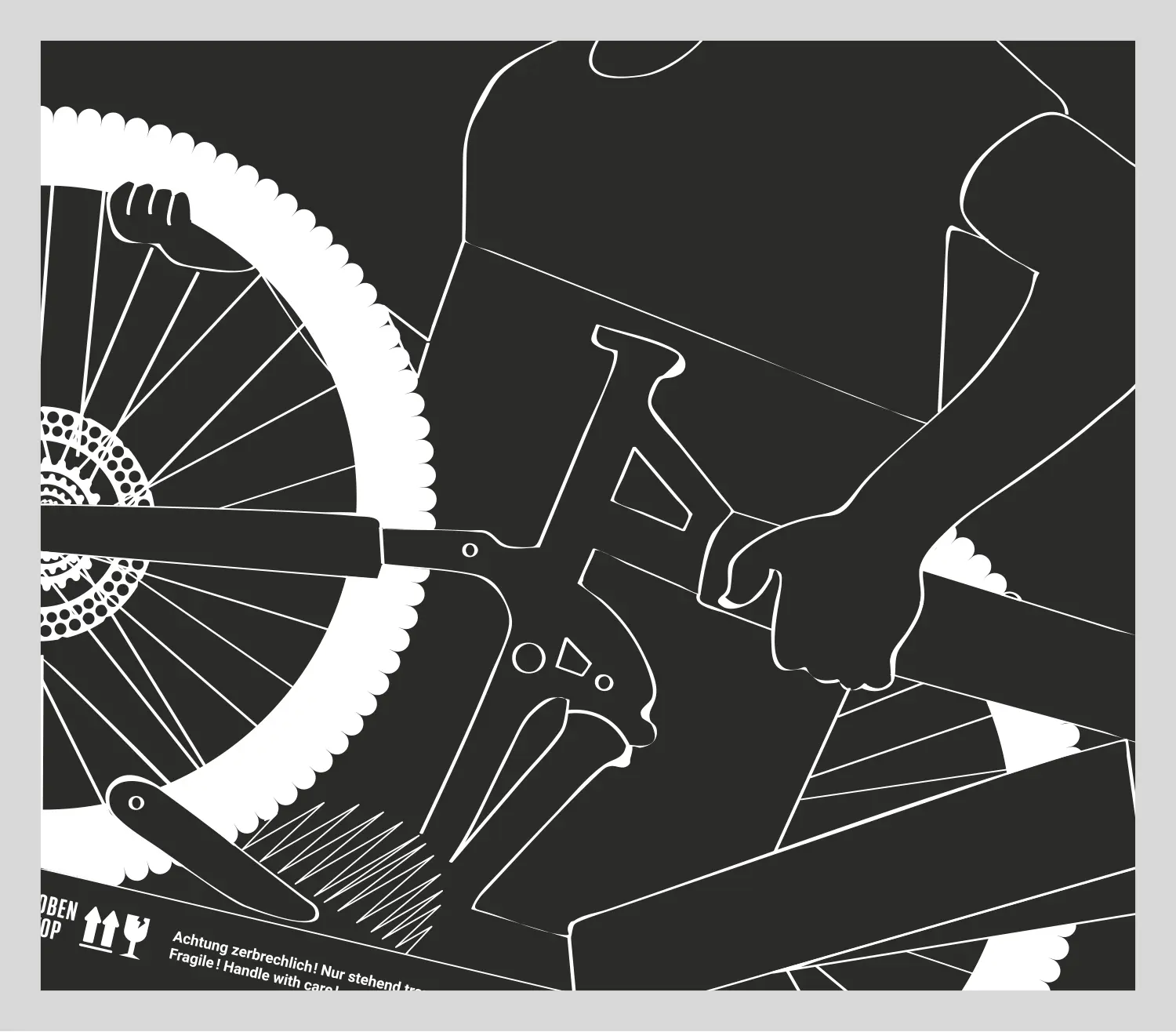

Entnimm zuerst den Zubehörkarton. In diesem befinden sich die benötigten Anbauteile und Beschreibungen. Anschließend holst du das Rad aus dem Karton.
Entferne das Verpackungsmaterial.
ACHTUNG! Um das Verpackungsmaterial bei einer eventuellen Rücksendung nochmals benutzen zu können, solltest du es nicht zerstören.
| AUSZUGSMOMENTE VORBAUKLEMMUNG* | ||
| Race Face | Gabel 6 - 9 Nm |
Lenker 6,2 - 7,5 Nm |
| Level Nine Race | Gabel 7 - 8 Nm |
Lenker max. 8 Nm |
| Newmen Evolution SL |
Gabel 6 Nm |
Lenker 5 Nm |
| Swell - R Eco Adjust | Gabel 10 - 12 Nm |
Lenker 6 - 8 Nm |
Drehe danach den Vorbau mit der Gabel in Fahrtrichtung nach vorne.
Bitte löse hierzu nicht die Klemmschrauben des Vorbaus am Gabelschaft. Der Steuersatz ist werkseitig bereits eingestellt. Bei Bedarf Steuersatz prüfen und einstellen.

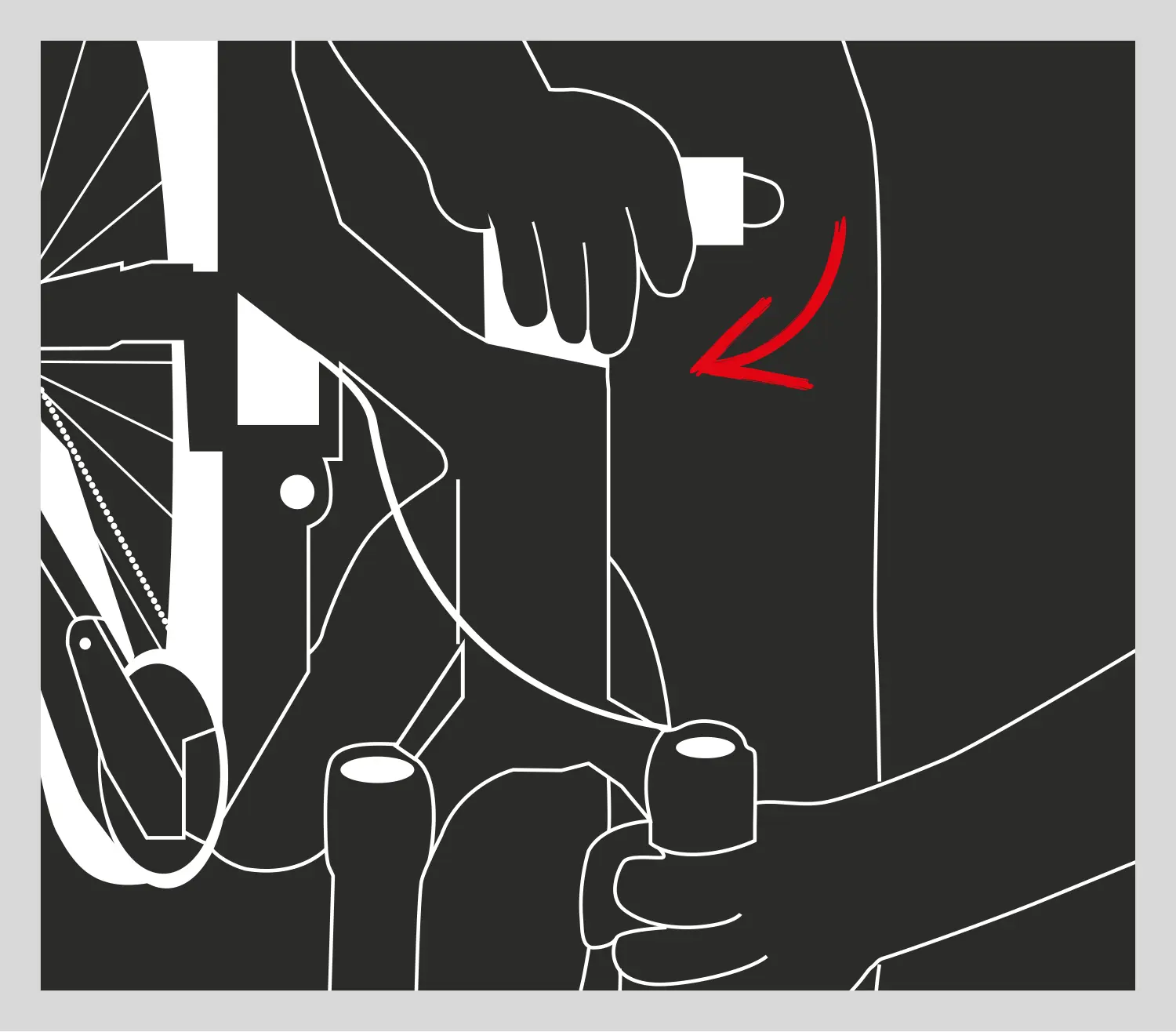

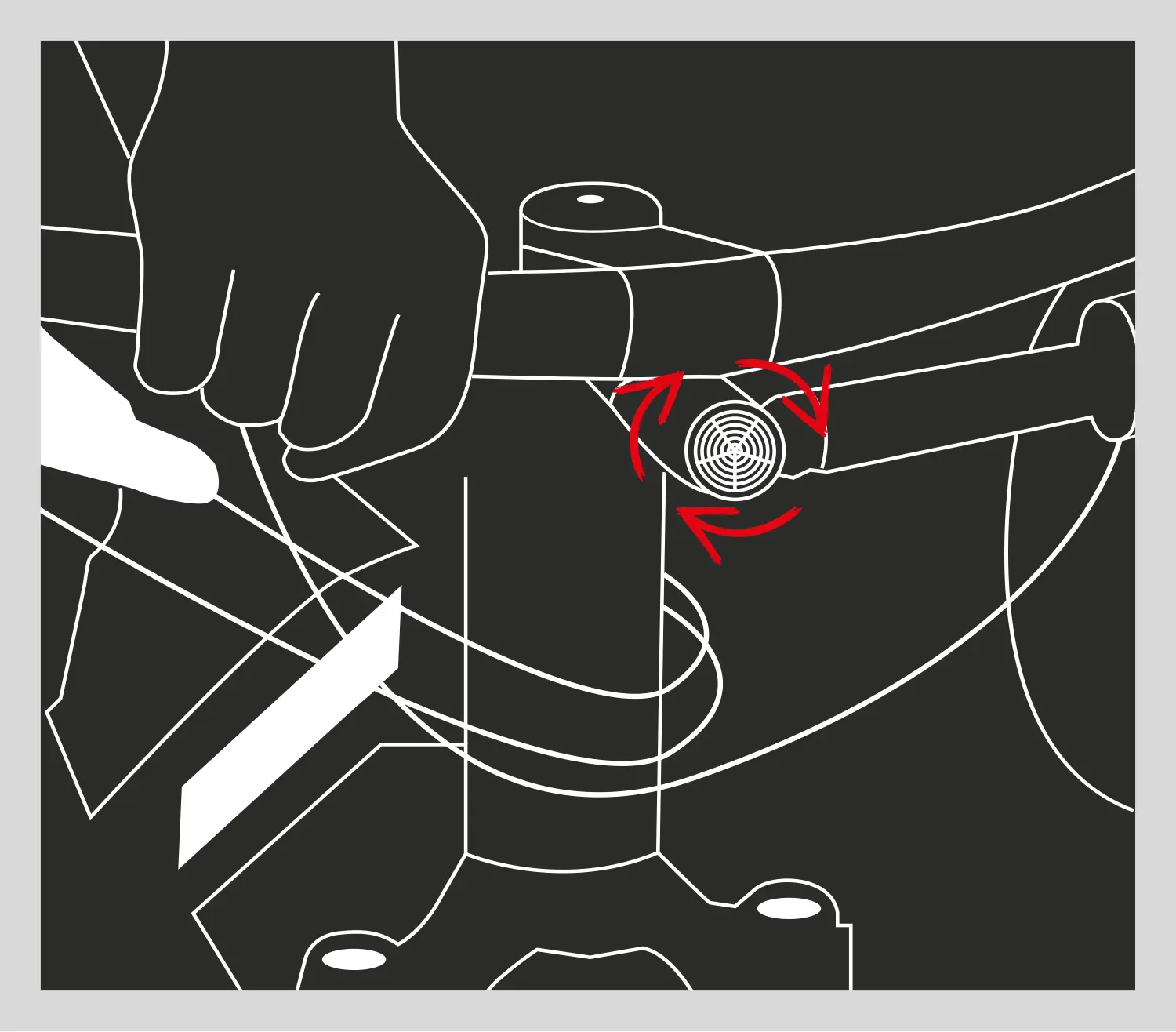

Lege den Lenker mittig in die Vorbauklemmung ein und drehe ihn so, dass die Armaturen in einem für Dich angenehmen Winkel stehen. Schraube anschließend die Vorbauschrauben handfest an. Sollte Dein Vorbau mit vier Klemmschrauben ausgestattet sein, ziehe die Schrauben über Kreuz an, um ein Verkeilen zu vermeiden.
Ziehe hinterher die Vorbauschrauben mit eingestelltem Drehmomentschlüssel fest.
Die richtigen Anzugsmomente stehen auf dem Vorbau oder in der Tabelle oben.
*Diese Angaben gelten bei Verwendung von Aluminiumlenkern. Bei Carbonlenkern reduziert sich das Anzugsmoment auf max. 6 Nm.
Solltest Du dich für ein Rad mit Scheibenbremsen entschieden haben, nimm zunächst die Transportsicherung aus der Gabel sowie aus dem vorderen Bremssattel heraus.

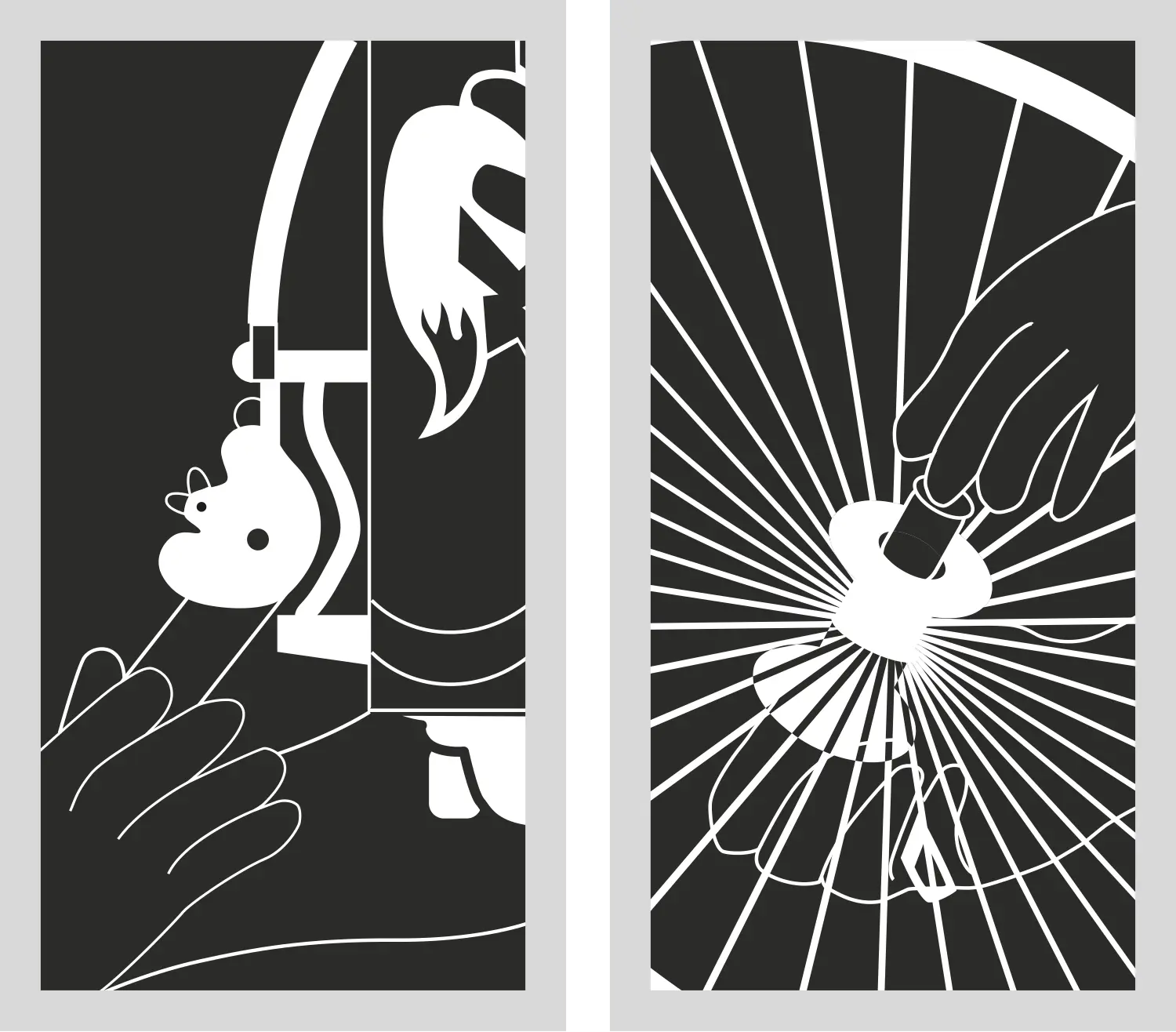

Führe nun den mitgelieferten Schnellspanner in die Vorderradnabe ein und schraube die Gegenhalterschraube nur wenige Gewindegänge auf die Achse.

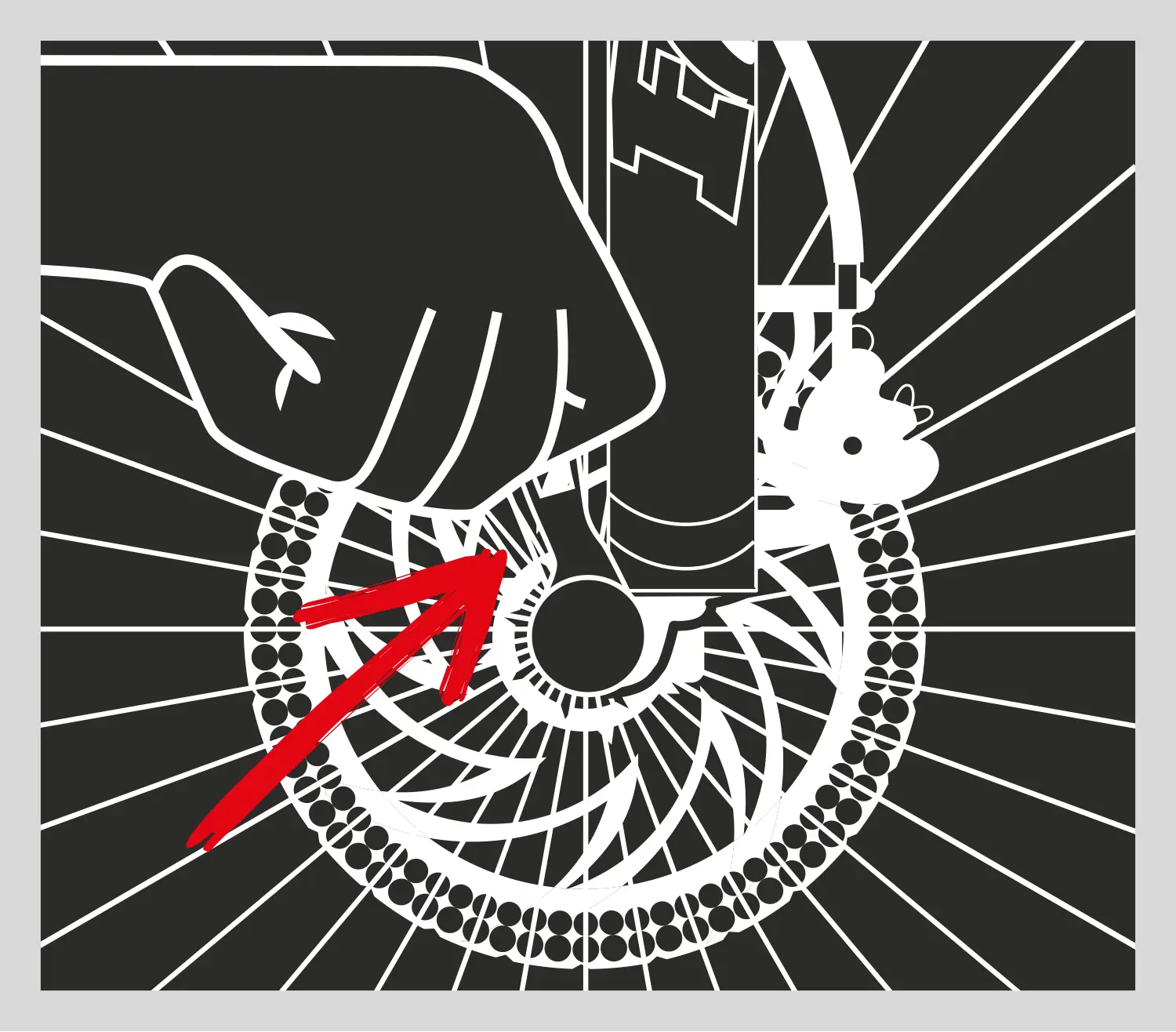

Nun setzt Du das Vorderrad so in die Gabel ein, dass die Achse formschlüssig im Ausfallende sitzt. Achte dabei darauf, dass die Bremsscheibe beim Einfädeln nicht an einem der Bremsbeläge hängen bleibt.
Solltet Du ein Bike mit Steckachse bestellt haben, so setzt Du das Laufrad zuerst zwischen die Ausfallenden der Gabel und steckst dann die Achse wie abgebildet bis zum Anschlag ein.
Nun ziehst Du die Kontermutter bzw. die Steckachse so weit an, bis Du zum Schließen und Öffnen des Schnellspannhebels zwei Finger benötigst.

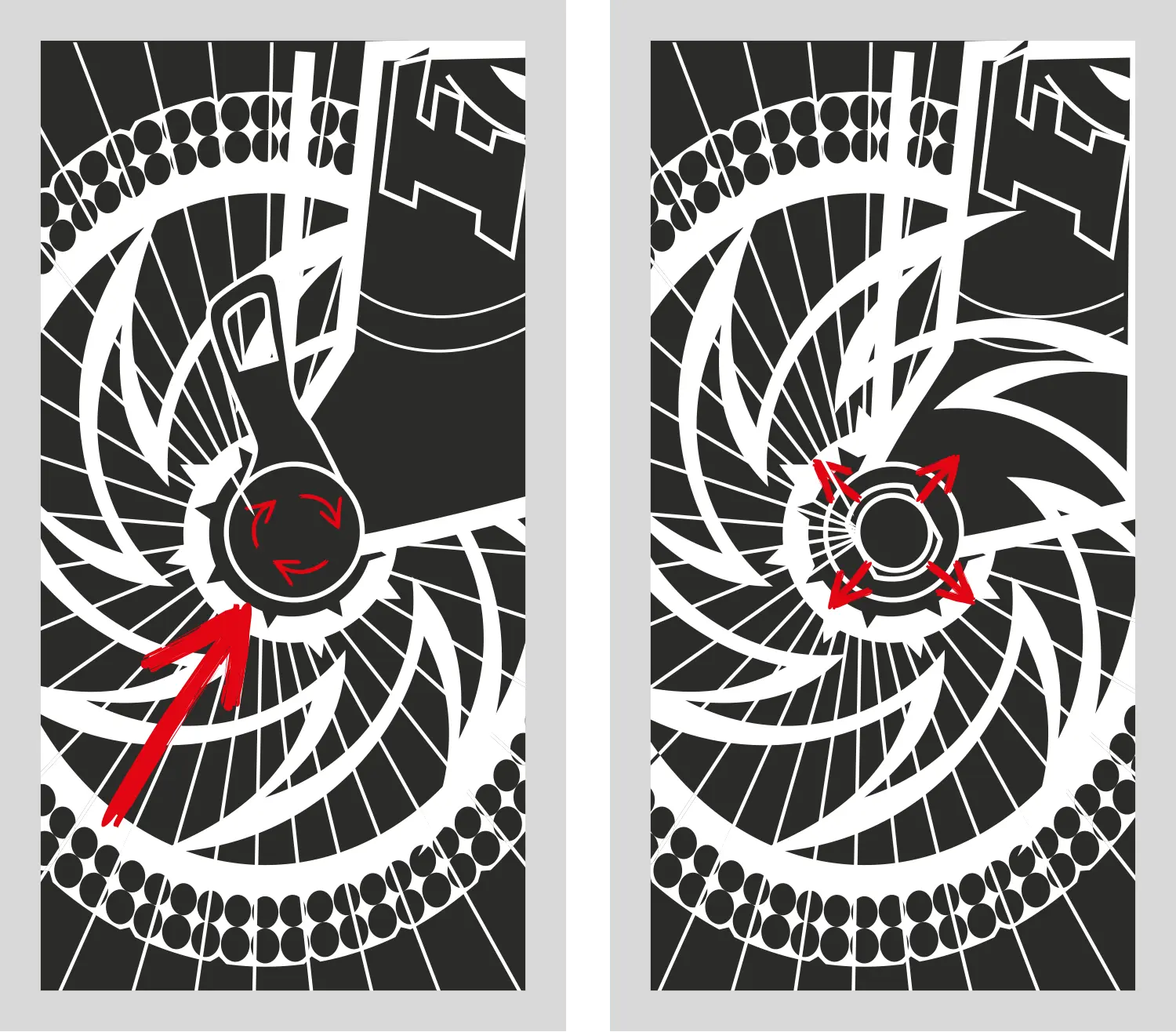

ACHTUNG! Es ist möglich, dass es durch das Wiedereinsetzen des Vorderrades zu Schleifgeräuschen an der Scheibenbremse kommt. Hierzu findest Du Hinweise auf unserer Herstellerseite:
www.radon-bikes.com

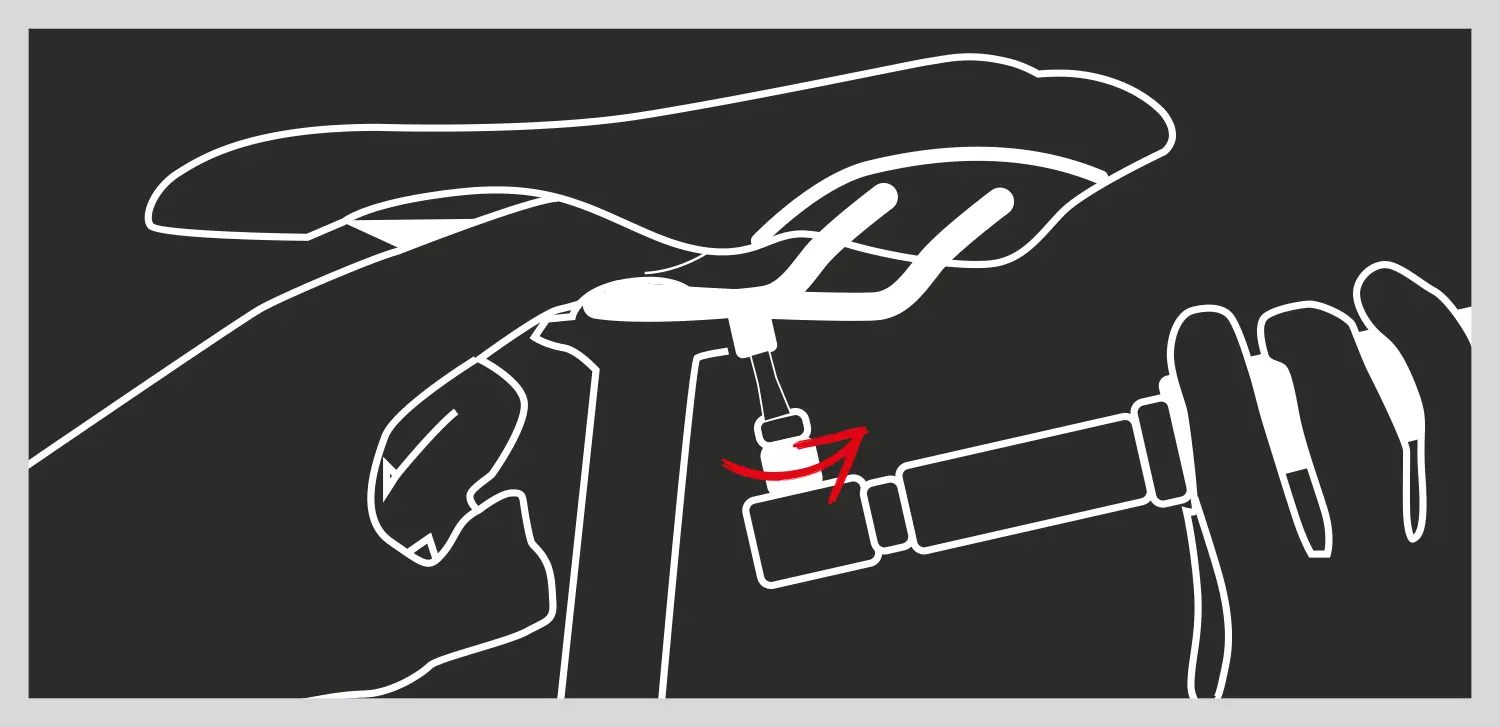

Führe die Sattelstütze in das Sattelrohr des Rahmens ein und fixiere sie mit dem Schnellspanner bzw. der Klemmschelle am Sitzrohr. Richte dann den Sattel waagerecht aus und zieh die Klemmschrauben am Sattelgestell fest.
Bitte beachte beim Anziehen der Klemmschraube(n) die erforderlichen Anzugsmomente. Sollten diese Angaben nicht auf der Stütze vermerkt sein, ziehst Du die Klemmschraube bitte mit ca. 4-6 Nm an.

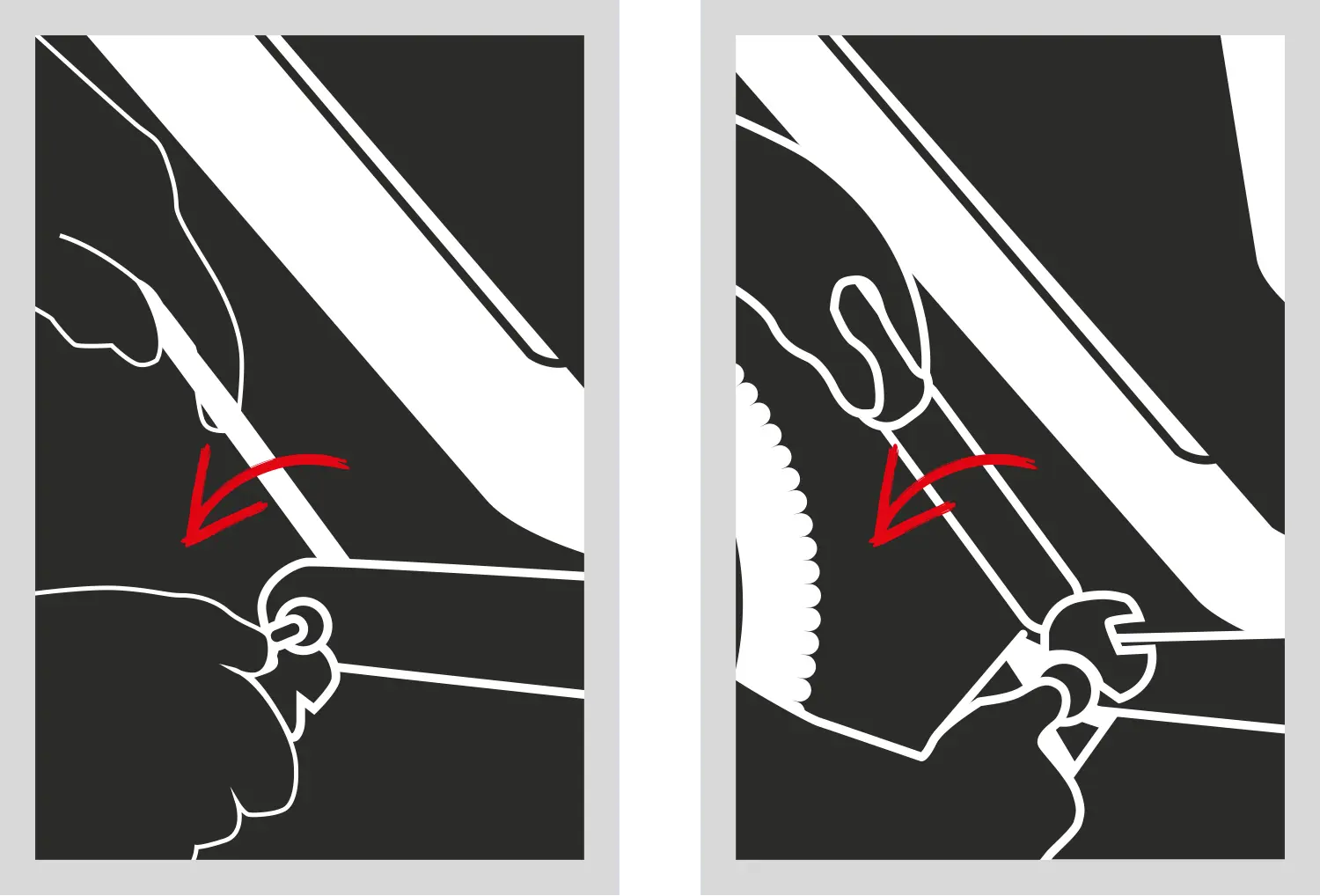

Nun montierst Du die Pedale. Diese haben eine Kennzeichnung für in Fahrtrichtung gesehen rechts (R) und links (L). Beide Pedale werden jeweils zum Vorderrad hin eingedreht. Bitte fette vor der Montage die Gewinde. Drehe nun von Hand die Pedale in die Kurbel, um ein Verkanten zu verhindern, nachfolgend ziehst Du dann die Pedale mit ca. 35 Nm fest.
YOUR BIKE IS READY. LET THE FUN BEGIN!
Beachte auch unsere Schritt-für-Schritt Aufbauanleitung:
Dein Fahrrad ist nun fahrbereit. Um Deine gesetzliche Gewährleistung zu erhalten, solltest Du eine erste Inspektion bereits nach 200 km in einer Fachwerkstatt durchführen lassen (mind. einmal jährlich); dabei ist es wichtig, dass Du Dir alle Inspektionen in der Bedienungsanleitung bestätigen lässt. Dazu zählen insbesondere die Dämpfer-/Federelemente, die Du bei einem autorisierten Fachhändler nachweislich warten lassen solltest. Dazu kannst Du unser Service-Partner-Netzwerk nutzen — alle teilnehmenden Händler findest Du unter www.radon-bikes.com. Beachte bitte, dass Du bei gefederten Fahrrädern die Dämpfer-/ Federelemente nach Deinen persönlichen Bedürfnissen anpassen, sowie die Funktion und den Luftdruck kontrollieren lassen solltest. Desweiteren sollten alle Schraubverbindungen regelmäßig auf das vorgegebene Anzugsmoment geprüft werden. Nähere Informationen hierzu findest Du in den beiliegenden Anleitungen, auf den Internetseiten der jeweiligen Anbieter oder auf www.radon-bikes.com.
FOX www.foxracing.com
Rock Shox www.sram.com
Manitou www.answerproducts.com
DT Swiss www.dtswiss.com
Bei allen Drehmomentempfehlungen handelt es sich um maximale Anzugsmomentangaben, die nicht überschritten werden sollten!
Hast du noch Fragen?
Wir helfen Dir gerne weiter:
+49 (0) 2641 / 89 00 0
oder [email protected]
Hinweis für den Rückversand
Möchtest Du das Rad innerhalb einer 14-tägigen Rückgabefrist an uns zurücksenden, rufe bitte die +49 (0) 2641 / 37 90 690 an. Wir werden den Rückversand schnell und unkompliziert in die Wege leiten.
